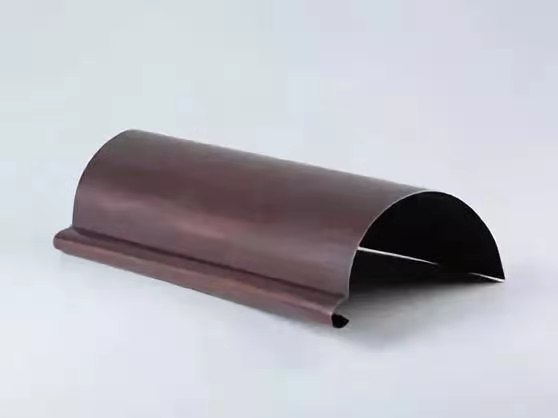

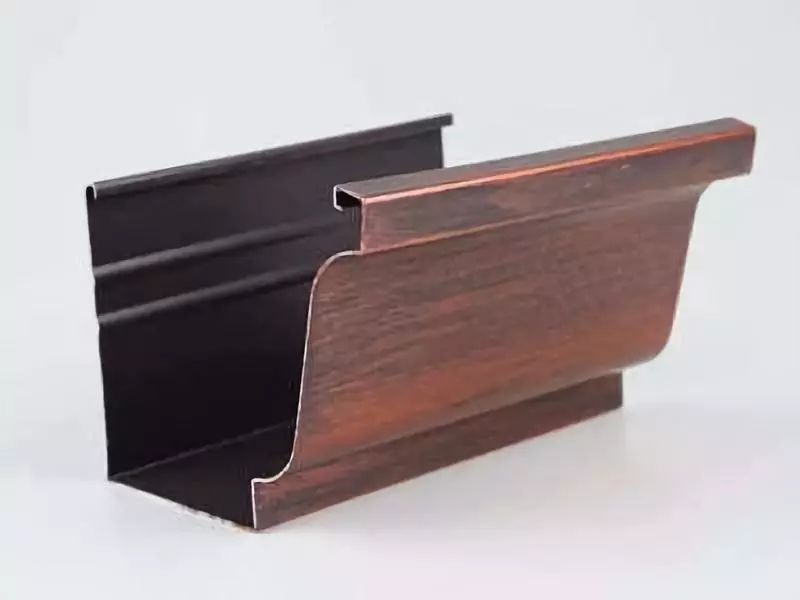

常见的檐沟：K型檐沟和U型檐沟

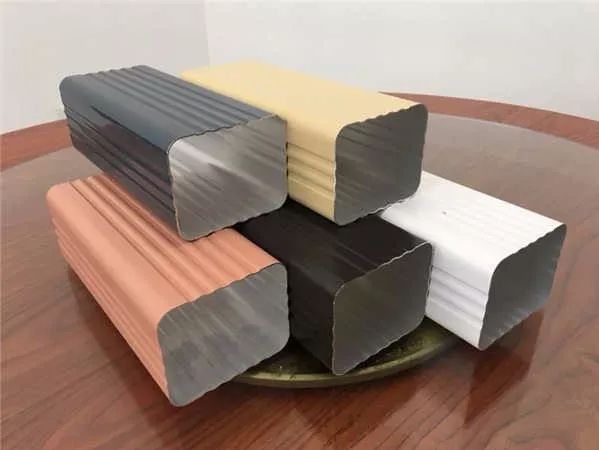

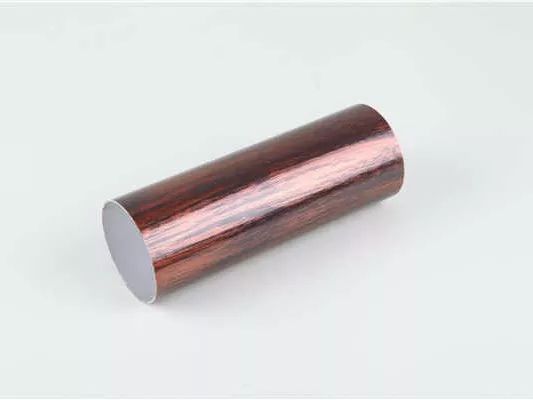

常见的落水管：方形落水管和圆形落水管











注意

1、圆形落水管可以与K型、U型檐沟连接。

2、方形落水管一般只与K型檐沟连接。

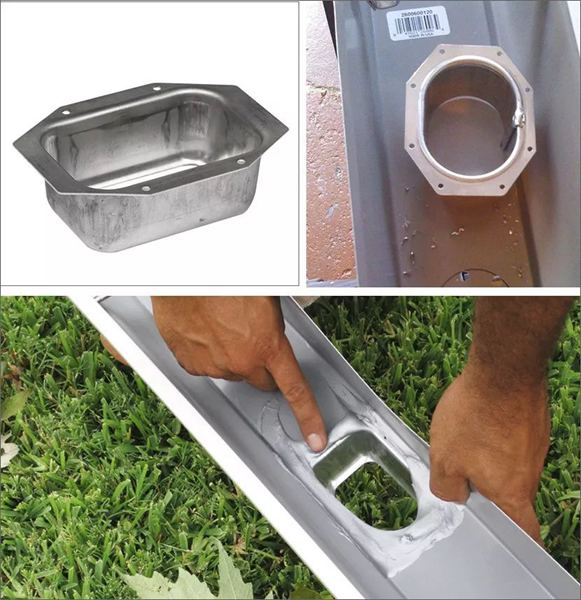

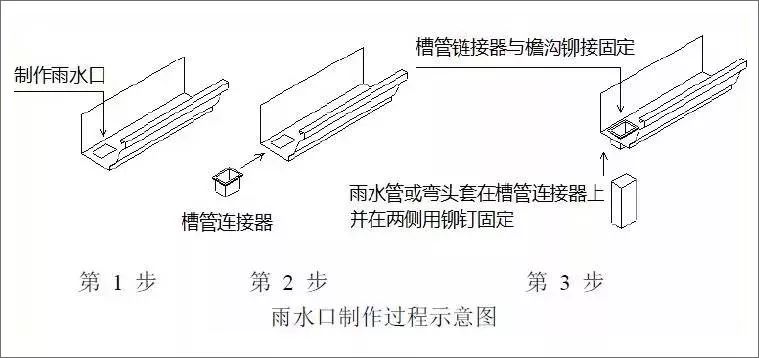

1、在檐沟底边按槽罐连接器内边画出矩形边线，使用角磨机或剪刀沿矩形边线裁切成出水口。

2、 把槽管连接器套在出水口上，与檐沟铆接在一起。

3、把弯头或雨落水管套在槽管连接器上，用2 个拉铆钉分左、右铆接在槽管连接器上。

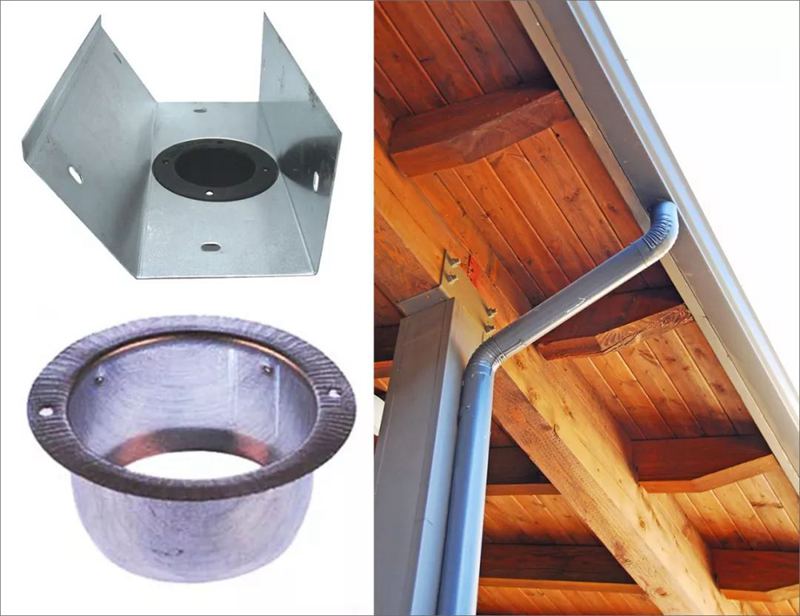

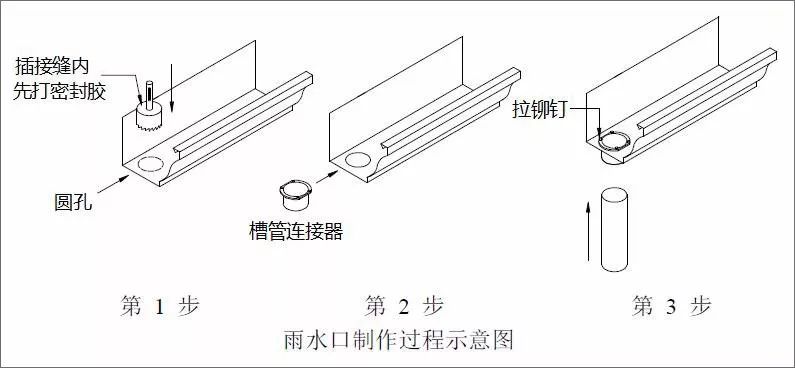

1、使用开孔器在檐沟底部开孔，开孔器直径是80mm 或100mm。

2.、把槽管连接器套在出水口上，与檐沟铆接在一起。

3、 把弯头或落水管套在槽管连接器上，用2 个拉铆钉分左、右铆接在槽管连接器上。

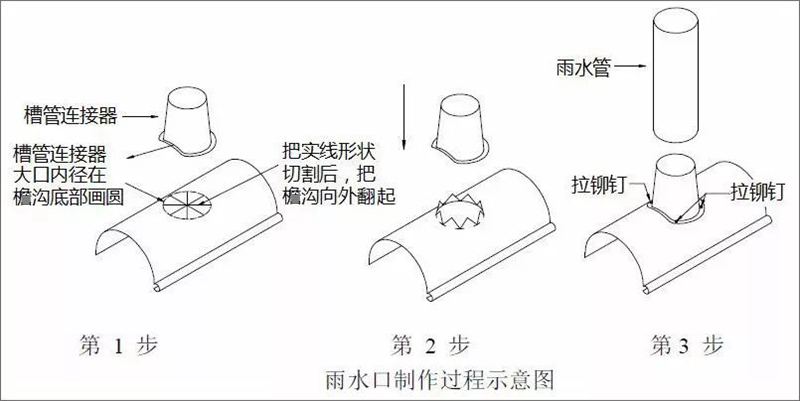

1、按槽管连接器大口内径在檐沟底部画圆；按图示样式切割圆内檐沟。

2、将切好的檐沟向外翻起，即成出水口。

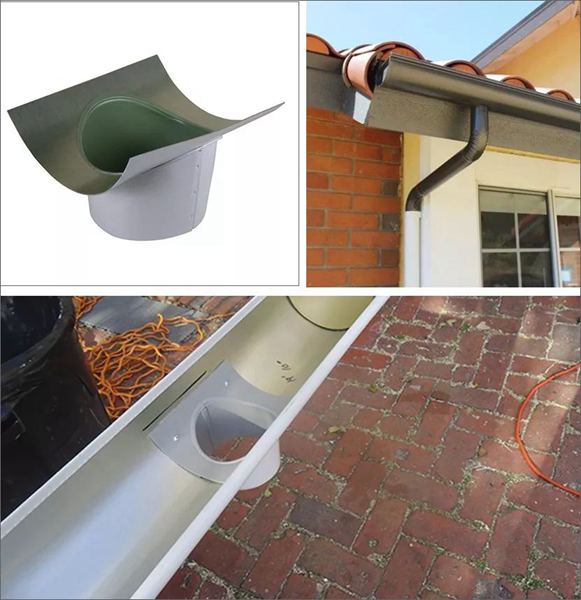

3、把槽管连接器套在出水口上，与檐沟铆接在一起。

4、把弯头或雨落水管套在槽管连接器上，用2 个拉铆钉分左、右铆接在槽管连接器上。

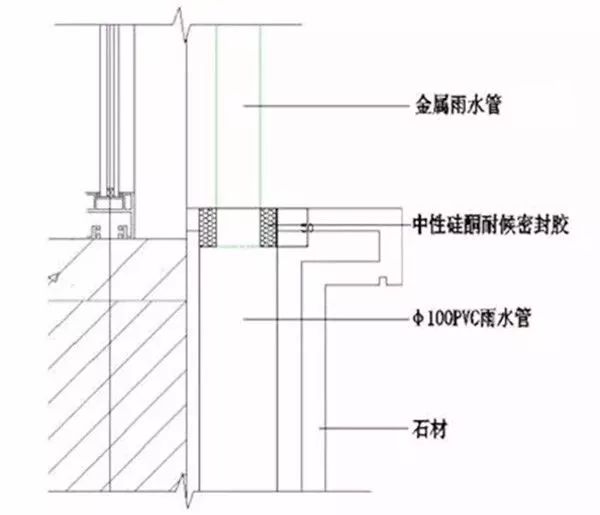

方案一：

直接对接。金属雨水管插入PVC雨水管的长度约为5公分，金属雨水管与PVC雨水管之间的缝隙用中性硅酮耐候密封胶密封。

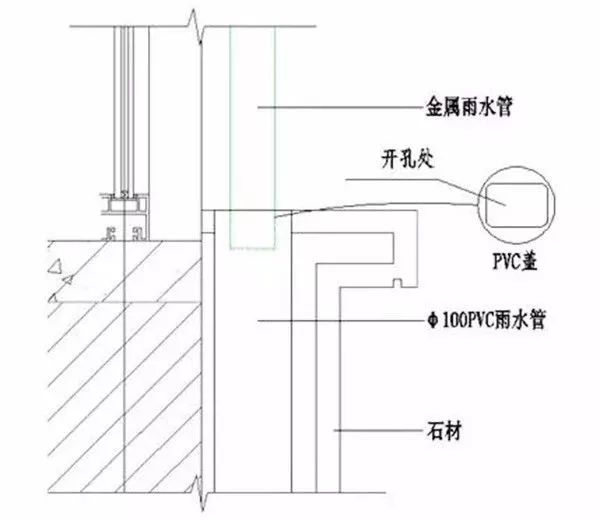

方案二：

PVC保护盖开孔。在PVC雨水管保护盖上直接开孔，孔径与金属雨水管的截面积大小一样，将金属雨水管插入PVC雨水管的长度约为5公分，缝隙用中性硅酮耐候密封胶密封。可以有效防止杂物进入，满足排水管道顺畅及美观。

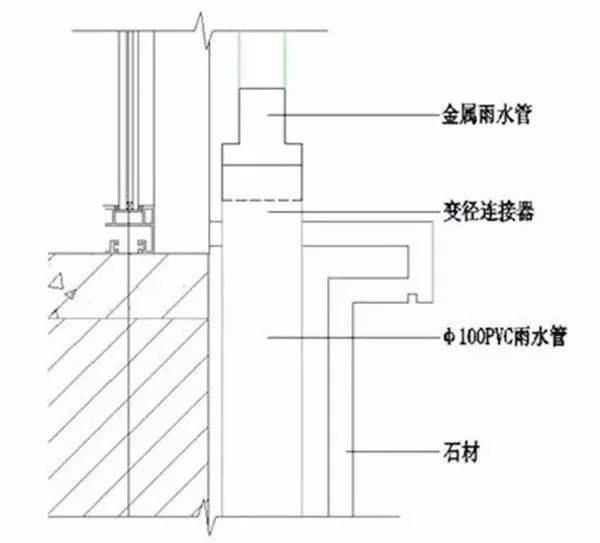

方案三：

变径连接。金属雨水管、变径连接器、PVC雨水管均采用顺插接的方式插接，插接处用铆钉进行铆接。
